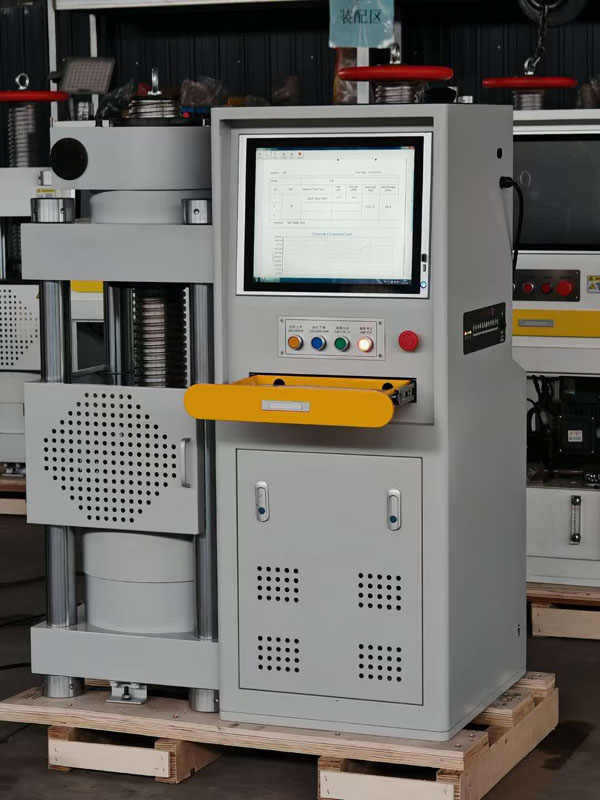

キューブおよびシリンダーの標準自動圧縮テスター

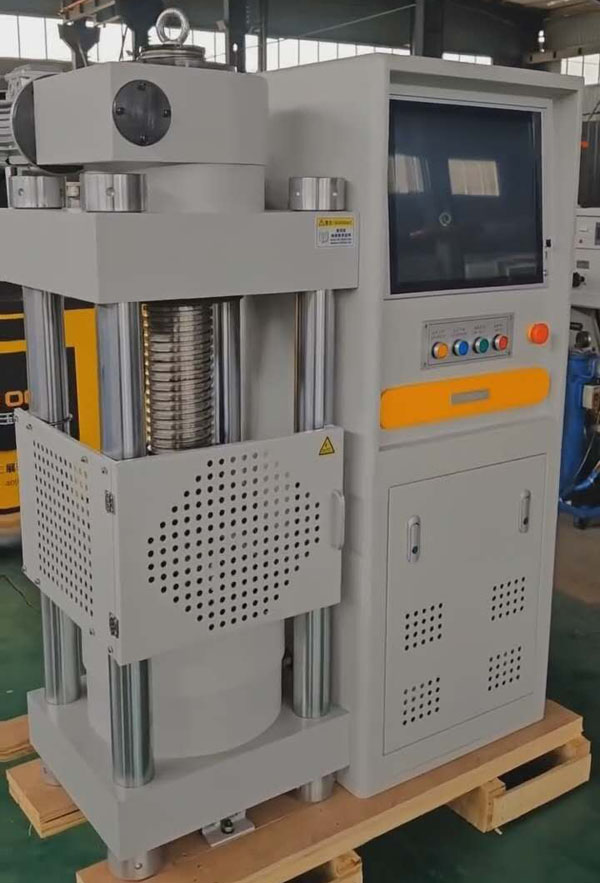

コンクリートキューブおよびシリンダーの標準自動圧縮テスター

この試験機は、レンガ、石、コンクリートなどの建築材料の圧縮強度を決定するために使用されます。
このマシンは、油圧電源ドライブ、電気油圧サーボ制御技術、コンピューターデータの収集と処理を採用し、圧縮強度を計算してレポートを生成します。テストホスト、油源（油圧源）、測定および制御システム、およびテスト機器で構成されています
これは、負荷、時間、テスト曲線の動的表示、タイムリーな制御機能、最大試験力の維持機能を備えた4つの部分で構成されています。これは、建設、建築材料、高速道路、橋、その他のエンジニアリングユニットに必要なテストおよびテスト機器です。
テストマシンとアクセサリは、GB/T2611に準拠しています。 GB/T17671、 GB/T16826。 GB/T50081標準。

圧縮スペースを電気的に調整します.

技術データ：

1.Voltage: three-pase,380V/50HZ

2.最大試験力：2000kn;

3.テストマシンレベル：レベル1;

4.compressedスペース：320mm

5.豚の直径&ピストンの旅行: ￠250mm*80mm;

6.Upper Platenサイズ：φ240mm;

7.lowerプラテンサイズ: 250 × 350mm;

8.dimensions：960 × 680×1370 mm;

9.Machine Power：1。5KW（オイルポンプモーター 1.1kw）;

10.Machine Weight：約 840kg;

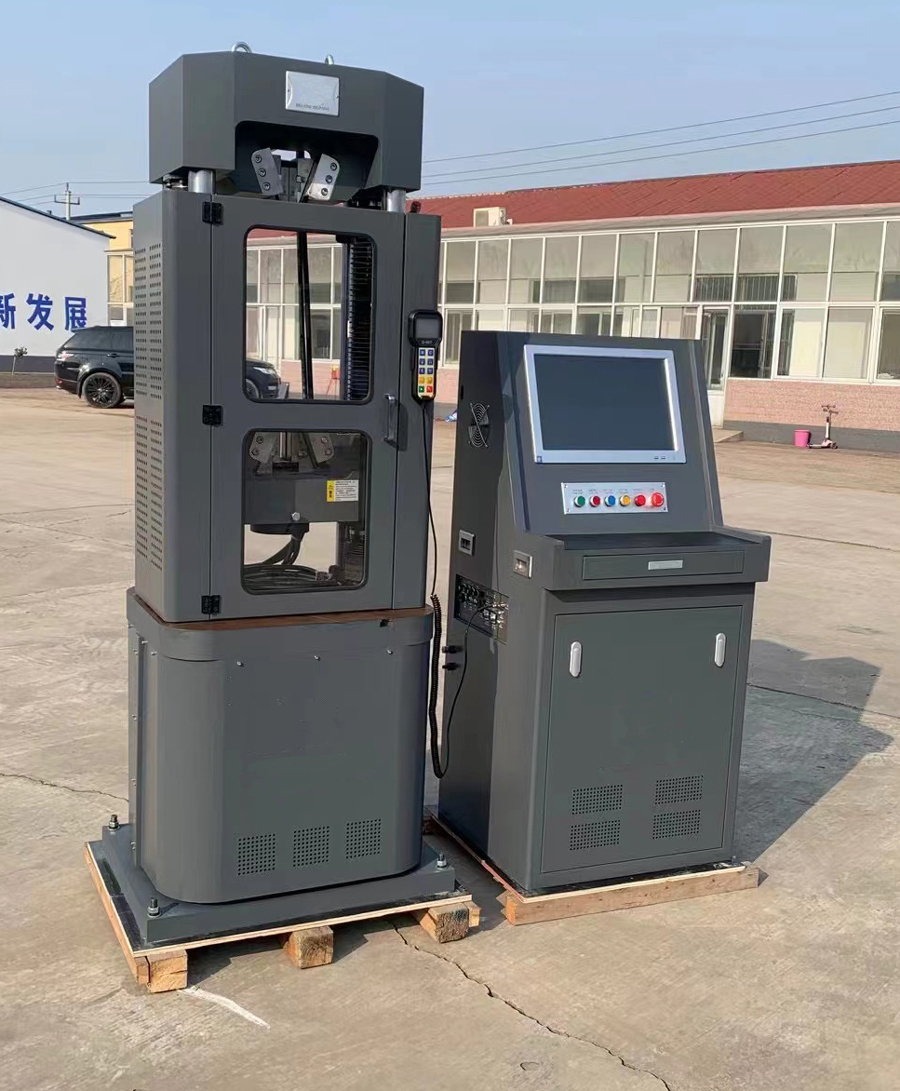

ユニバーサル材料試験機：

自動コントローラーは、標本接触、事前荷重、負荷率、破損検出、データ収集、およびピストンの家の位置への返品のために選択されたテストの仕様要件に従うようにプログラムされています。負荷レートとアプリケーションのばらつきは排除され、ASTMおよびAASHTOテスト方法に厳密に準拠する正確で反復可能な、文書化された結果が確保されます。自動化されたテストと結果のドキュメントは、エラーが少ない生産性の高いレートにもつながります。

コンクリート圧縮フレームは、コンクリートシリンダー、ビーム、ブロック、キューブのテストの毎日の需要を処理するように設計されています。フンボルトの圧縮機は、30,000〜500,000ポンドのテスト範囲に及びます。 （1112〜2,224KN）。すべての圧縮フレームは、現在の業界基準を超える仕様に合わせて米国で構築されています。これらの圧縮機は、汎用性、剛性構造、信頼性、コンパクトな設計で知られています。すべてのフンボルト荷重フレームは、構造スチールサイドメンバーとソリッドスチールクロスヘッドで製造されており、ユニークなラップアラウンドのボックス構造設計を備えています。各コーナーは、内側と外側の両方のクロスヘッドシームで完全に溶けており、年々正確で再現可能なテスト結果に必要な頑丈な安定性を提供します。

最後に構築され、競合他社の多くの軽い機械と比較すると構築されます。これらのマシンのクロスヘッドは、競合他社よりも厚いことがわかります。私たちの圧縮機は、より長いストロークとダストシールドを備えたより大きな直径のピストンを持っています。それらは、HRC 55の標準を超えるように透けて硬く、鋼鉄のフラグメントガードドアを持つように透けて硬く、より厚い下部プラテンテーブルを提供します。

その他の機能には、油圧シリンダーアセンブリをトップクロスヘッドに配置するフレーム設計が含まれます。これは、下向きの方向に荷重力を適用し、シリンダー領域の周りの外来材料の蓄積を排除し、より長いシール寿命を排除します。クイック変更プラテンシステムにより、テストプラテンの高速かつ簡単な切り替えが可能になります。

Humboldtは、コンクリート圧縮機で使用するためのいくつかの優れたコントローラーを製造しており、アプリケーションに最適なコントローラーを選択できます。

自動コントローラー
Humboldtのコントローラーラインには、自動コントローラーであるHCM-5080とHCM-5080のコンソールバージョンであるHCM-5070が含まれます。 HCM-5080およびHCM-5070は、コントローラーによって自動的に制御される積分油圧ポンプを使用します。

HumboldtのHCM-5080およびHCM-5070圧縮マシンコントローラーは、これらの標準テストを設計に組み込んでいます：ASTM C39、C78、C293、C469、C496、C1019、C109/C109MおよびEN 12390-3。テストを構成するときに実行するテストを選択するだけで、コントローラーがテストを進めることができるセットアップをガイドします。

手動コントローラー
Humboldtは、手動で操作したマシンで使用するデジタルインジケーターであるHCM-5090も提供しています。このコントローラーは、手動で操作したポンプで使用するように設計されていることを除いて、自動コントローラーの多くの機能を備えています。 HCM-5090には、自動コントローラーと同じ標準テストセットアップが組み込まれています。テストを構成するときに実行するテストを選択するだけで、コントローラーがテストを進めることができるセットアップをガイドします。

予算志向の操作には、I7インジケーターも提供します。これは、テスト中にライブ負荷と負荷の値の両方を同時に表示する使いやすいデジタル負荷インジケーターです。
