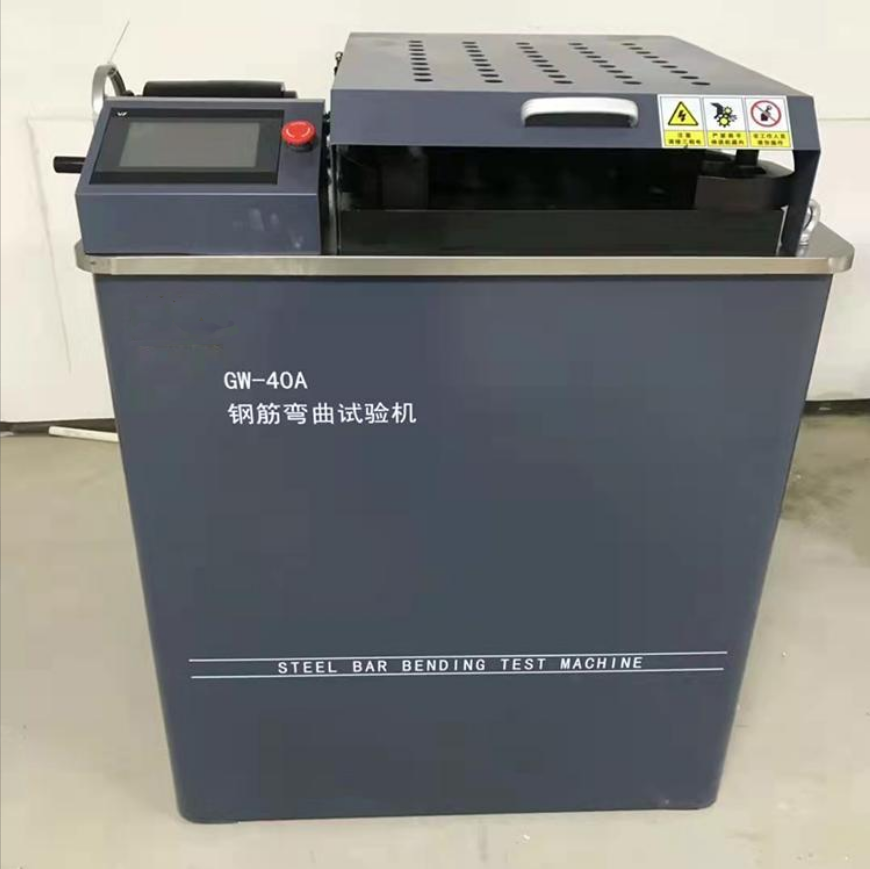

GW-40Aスチール鉄筋曲げ試験機

スチール鉄筋曲げ試験機

スチールバー曲げテストマシンは、スチールバーの飛行機の前方および逆曲げテストのための特別な機器です。機器の主な技術的パラメーターと指標は、YB/T5126-93、GB1449-2018、GB5029-85の要件を満たしています。この製品は、鉄鋼工場や建設ユニットで広く使用されており、鉄筋の正と負の曲げ特性をテストしています。

2。技術的なパラメーター

1。曲げ鋼バーの直径範囲：∮6-∮40

2。スチールバーの前方曲げ角：0°-180°以内に任意に設定する

3。鋼鉄の逆曲げ角：0°〜25°以内に任意に設定する

4。作業速度：≤3.7R/min

5。ローラーセンター距離：165mm

6。作業プレートの直径：∮580mm

7。モーターパワー：1.5kW

8。装備された標準曲げセンターのセット：

24/ 32/ 40/ 48/ 56/ 64 /72/ 80/ 88/ 100 /140/ 160/ 180 /200

9。マシンの寸法：970×760×960mm

10。機械重量：700kg

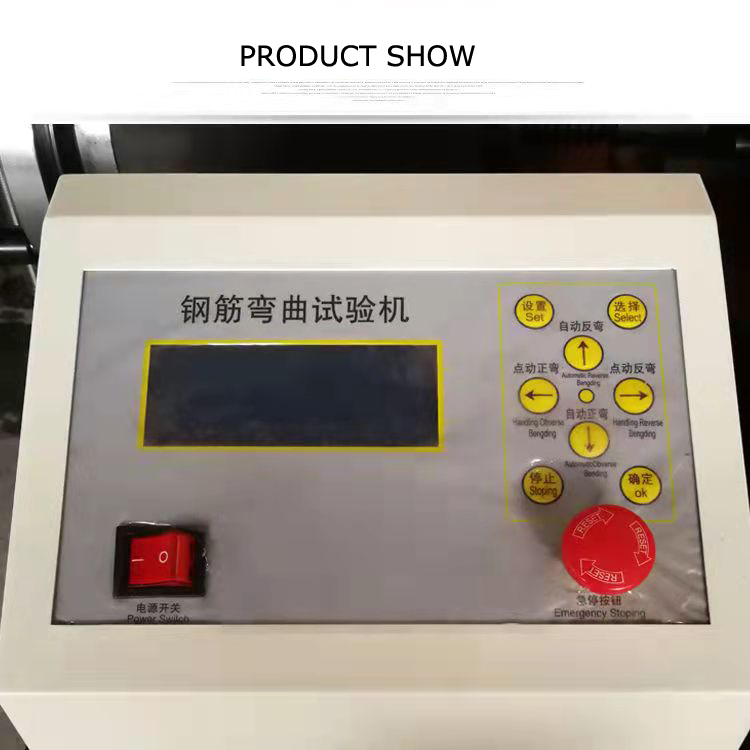

デジタルディスプレイタイプ:

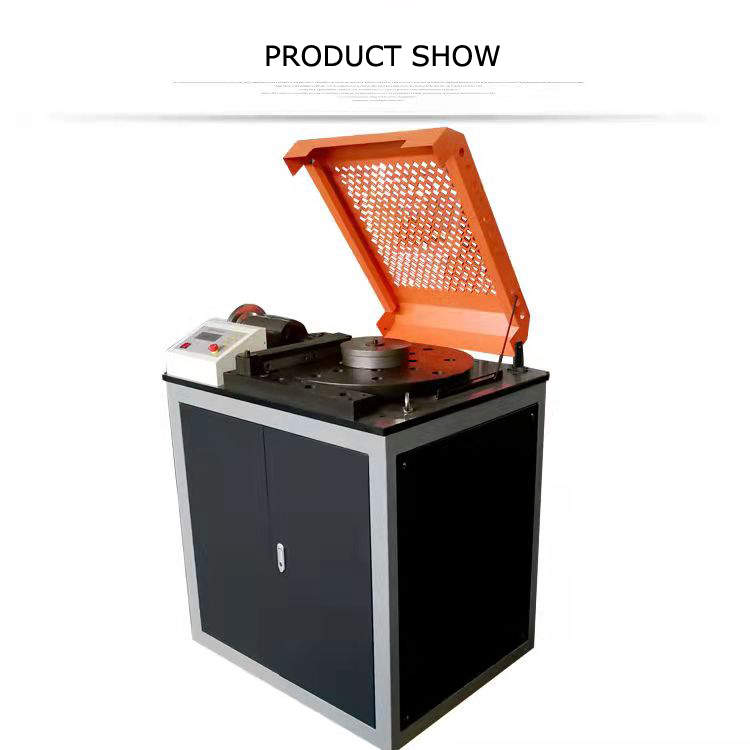

LCDタッチスクリーンタイプ:

スチールバーベンディングテストマシンは、スチールバーのコールドベンディングテストと平面逆曲げテスト用のデバイスです。

予防

1.機械的特性が良好かどうかを確認します。テーブルと曲げ機のテーブルはレベルに保たれています。さまざまなマンドレルツールブロックを準備します。

2。加工されたスチールバーの直径と曲げ機の要件に応じて、マンドレル、形成シャフト、鉄ブロッキングシャフト、または可変ブロッキングフレームを取り付けます。マンドレルの直径は、スチールバーの直径の2.5倍でなければなりません。

3.マンドレルを確認し、ストッパーとターンテーブルには損傷や亀裂がなく、保護カバーを固定して信頼できる必要があり、空のマシンが正常であることが確認された後にのみ操作を実行できます。

4.操作中に、スチールバーの曲がった端をターンテーブルが提供するギャップに挿入し、胴体に対してもう一方の端を固定し、手で押します。胴体の固定を確認してください。

鉄筋を開始する前に、鉄筋をブロックする側にインストールする必要があります。

5.マンドレルを交換し、角度を変更し、操作中に速度を調整し、燃料補給やクリーンアップをしないことは厳密に禁じられています。
